QTLV-0.6氣動推桿平板閘閥

　　一、用途：

　　該閘閥是我廠改進傳統結構的產品，工藝先進，質量可靠，它廣泛地用于冶金、礦 山、建材等行業的粉塵物料的流量控制的管道上，是控制啟閉要求迅速的理想設備。適 用于≤150℃的粉塵物料，壓力≤06MPa。

　　二.工作原理：

　　該閘閥主要由框架、閘板、氣缸等零件組成。工作時，由于氣缸內氣體的壓力變化，使得活寒桿帶動閘板作水平方向的往復運動，從而達到閥門的啟閉目的。

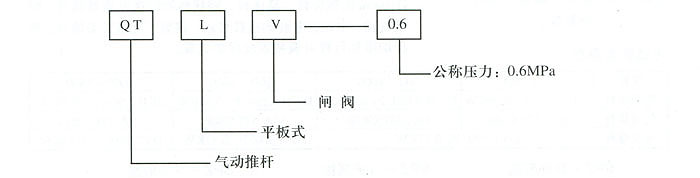

　　三、型號編制說明：

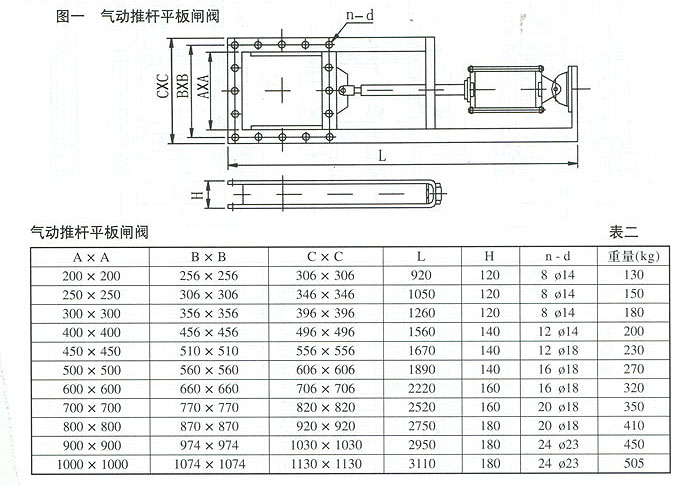

　　四、主要外形及連接尺寸：(見圖、表)
